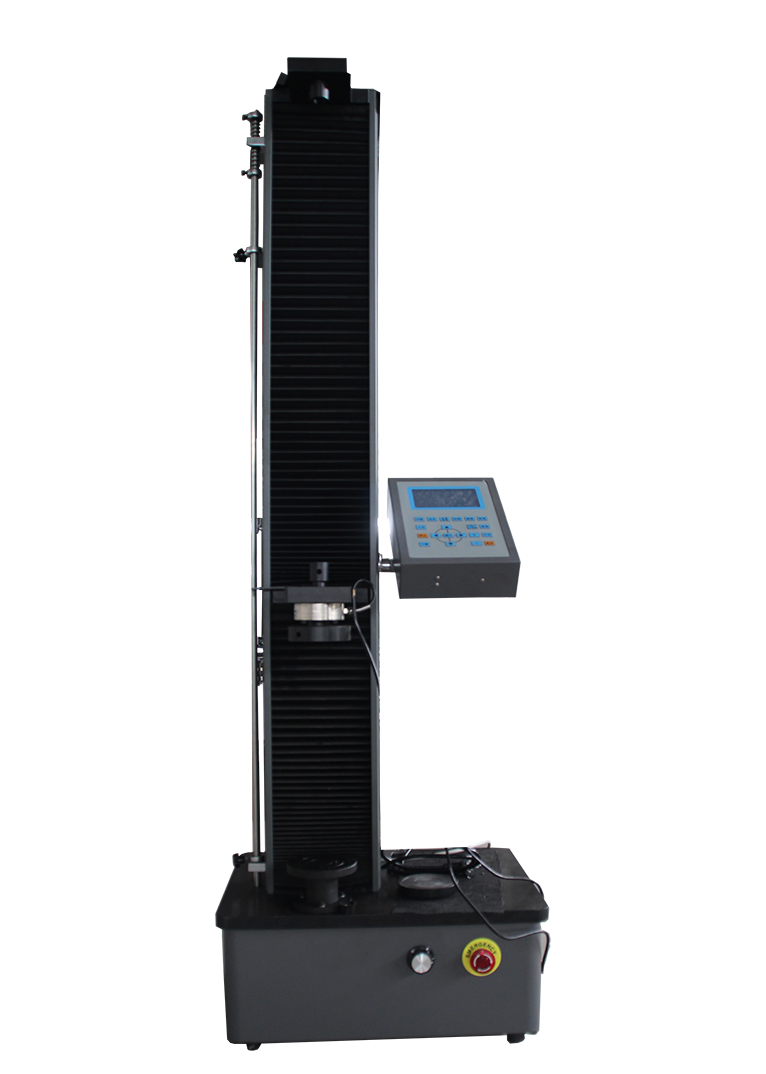

液晶顯示電子萬能試驗機
當前位置: 主頁> 產品展示 >> 電子萬能試驗機 >> 液晶顯示電子萬能試驗機
類型:液晶顯示電子萬能試驗機 產品熱度:
濟南方圓生產的單臂式200kg液晶顯示電子萬能試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高
產品介紹
濟南方圓生產的單臂式200kg液晶顯示電子萬能試驗機應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業,以及高等院校、科研機構、技術監督、質檢站所等部門。如您有需求或任何想要咨詢的問題,歡迎您隨時致電我司, 24小時熱線:0531-83157169,我們將有專業的技術人員竭誠為您服務。
WDS-2數顯式電子萬能拉力試驗機(單柱)可根據GB//ASTM/JIS/DIN等標準選配不同附具后可進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫試驗,可檢測材料的屈服強度、抗拉(壓、彎)強度、延伸率、非比例強度、彈性模量等參數。
該機采用單臂式結構,主機部分由立柱、上橫梁、中橫梁、工作臺組成,調速系統安裝在工作臺下部,由調速精度高、范圍寬、性能穩定的伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,滾珠絲杠副驅動中橫梁,帶動拉伸附具(或壓縮、彎曲附具)上下移動,實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定等優點。
1.綜合性測試平臺
微型計算機硬件平臺,準確實時采集處理數據,測控界面溫和、直觀層次分明清晰、操作簡單等特點。
2.試驗力測量
負荷測量:選用高精度輪輻式負荷傳感器,配以高性能的測量放大系統,保證了試驗力的高分辨率??筛鶕?jù)用戶需求配置多個傳感器,實現試驗力寬范圍的測量。
3.位移測量
采用2000P/R高精度光電編碼器與精密絲杠同軸轉動,通過數字電路實現衡量位動力控制系統
采用全數字伺服控制器,控制高性能的伺服電機驅動同步齒形帶,帶動兩對高精度無間隙的精密絲杠傳動,具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低、傳動平穩的特點。
4.變形測量系統
可根據試驗標準的要求來選配大變形測量系統
5.保護裝置
根據不同的試驗,可調節限位保護開關位置,最有效防止夾具對撞。具有過載、過流、漏電等保護功能。
產品名稱
液壓顯示電子萬能試驗機
產品型號
WDS-01
WDS-02
WDS-05
WDS-1
WDS-2
WDS-5
結構形式
單臂式結構
最大試驗力(N)
100
200
500
1000
2000
5000
試驗力級別
1級
試驗力測量范圍
0.2%--100%FS
試驗力示值相對誤差
≤示值的±1%
力分辨率
1/50000
位移測量裝置
光電編碼器
位移示值相對誤差
位移分辨率
0.01
位移速率調節范圍(mm/min)
1-500無極調速
安全保護裝置
機械限位保護和軟件過載保護
有效拉伸空間
700~1000
拉伸夾具
根據材料選配
主機外形尺寸
420×280×1580
主機電源
0.3KW/AC220V±10%
主機重量(KG)
150
