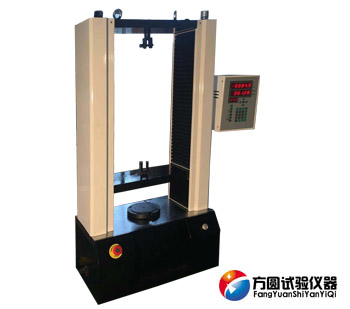

全自動彈簧拉壓試驗機
當前位置: 主頁> 產品展示 >> 彈簧試驗機 >> 全自動彈簧拉壓試驗機
類型:全自動彈簧拉壓試驗機 產品熱度:
TLS-S10000II全自動數顯彈簧拉壓試驗機依據JB/T7796-1995《彈簧拉壓試驗機技術條件》規定的技術要求制成。主要用于測試各種螺旋彈簧及彈性元件的強度,
產品介紹
TLS-S10000II全自動數顯彈簧拉壓試驗機依據JB/T7796-1995《彈簧拉壓試驗機技術條件》規定的技術要求制成。主要用于測試各種螺旋彈簧及彈性元件的強度,即在一定的變形量下測試彈簧的試驗力或在一定的高度下測定彈簧的試驗力。
序號
項 目 名 稱
規格參數及指標
1
最大試驗力
20000N
10000N
2
試驗力有效測量范圍
800N~20000N
400-10000N
3
試驗力最小讀數值
1N
4
位移最小讀數值
0.001mm
5
拉伸試驗兩掛鉤間最大距離
≥1000mm
6
壓縮試驗兩壓盤間最大距離
7
拉伸與壓縮試驗最大行程
8
壓盤直徑
Ф200mm
9
示值相對誤差
≤±1%
10
示值重復性相對誤差
≤1%
11
回零誤差
≤0.1%
12
變形示值誤差
≤±(50+0.15L)um 注:L為測定的任意位置壓盤間的距離mm
13
電源(須有可靠的接地)
220VAC±10% 50Hz
14
裸機尺寸
780×50/31×191/195
電機通過傳動系統帶動中橫梁下降對彈簧進行拉伸或壓縮,使彈簧產生變形,一方面將彈簧產生的變形力作用于負荷傳感器,負荷傳感器受力后產生電信號送入測量放大器放大,送入A/D轉換器產生數字信號,將此數字信號送入微處理器進行相應的數據處理,其結果由LED顯示或由微型打印機打??;另一方面,彈簧產生的變形信號由光電編碼器輸出,進行倍頻整形,計數處理,送入微處理器,然后與試驗力信號對應起來,相應的數據處理。
中橫梁的上側和上橫梁的下側裝有兩拉鉤,做拉伸試驗用,中橫梁的下側和工作臺面上裝有兩壓盤,做壓縮試驗用,測力傳感器裝在中橫梁內部,上裝拉鉤,下裝壓盤。
