微機控制電液伺服萬能試驗機
當前位置: 主頁> 產品展示 >> 液壓萬能試驗機 >> 微機控制電液伺服萬能試驗機
類型:微機控制電液伺服萬能試驗機 產品熱度:
WAW-C系列微機控制電液伺服萬能試驗機可分為WAW-300C WAW-600C WAW-1000C三種型號,主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗,增加簡單的附件后
產品介紹

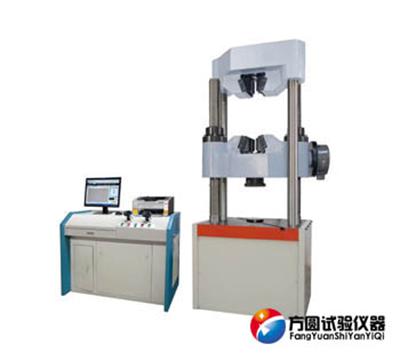

WAW-C系列微機控制電液伺服萬能試驗機可分為WAW-300C WAW-600C WAW-1000C三種型號,主要用于金屬材料的拉伸、壓縮、彎曲等力學性能試驗,增加簡單的附件后可對水泥、混凝土、磚、瓦、橡膠及其制品進行檢測。
本機由蝸輪蝸桿下置式主機及琴式油源控制柜組成,油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方,壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現,中橫梁升降采用蝸輪蝸桿傳動。計算機全自動閉環控制高性能電液伺服閥完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗結束后自動采取材料的FM、REH、REL、RPO.2、RP1、RM和彈性模量E等實驗結果。
1、在鉗口座和鉗口卡板之間增加了耐磨襯板,杜絕金屬拉伸過程中氧化皮掉入,致使鉗口座斜面劃傷的現象,使夾持過程更順滑,加成更牢靠。
2、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制模式,各種控制模式在試驗過程中可任意平滑切換。
3、測控軟件基于中文windowsXP操作系統平臺,具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試。對已相同條件的試樣一次輸入批量自動生成,還可制作條件模板。
4、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動存儲。
5、根據試驗力大小或材料變形大小自動切換到適當量程,以確保試驗數據測量的準確性。
6、試驗數據(試驗力、位移、變形)加載狀態和試驗曲線隨試驗過程實時屏幕顯示。
7、WAW-C系列微機控制電液伺服萬能試驗機可根據實際需要可以選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析、和打印。
8、具有自動和人工兩種模式分析試驗結果,僅適用鼠標即可在試驗曲線上找到試驗結果的相關對應點。
9、用戶可根據試驗機需求任意編輯標準文本報表格式或者EXCEL文本報表格式。
10、當負荷超過滿量程的2%-5%時自動過載保護停機
11、可根據試樣條件、試驗日期和試驗數據自動查詢所有相關歷史記錄
12、軟件預留數據庫接口,方便于實驗室間局域聯網,便于實驗數據管理。
產品型號
WAW-300C
WAW-600C
WAW-1000C
主機結構形式
蝸輪蝸桿油缸下置式結構
最大試驗力
300 kN
600 kN
1000 kN
試驗機級別
1級/0.5級
試驗力測量范圍
1%-100%FS
試驗力示值相對誤差
≦示值的1%
力分辨率
1/300000
變形測量裝置
電子式引伸計
變形示值 相對誤差
≦示值的±0.5%
位移測量裝置
光電編碼器
位移示值 相對誤差
≦示值的±1%/0.5%
位移分辨力
0.01mm
活塞最大移動速度
0.05-100(mm/min)無極調速
橫梁調整速度
150(mm/min)
控制方式
三閉環控制和編程控制
安全保護裝置
機械限位保護和軟件過載保護
有效拉伸空間
650mm
有效壓縮空間
550mm
立柱間距
530mm
760mm
夾緊方式
液壓自動夾緊
圓試樣夾持直徑
φ10-φ32mm
Φ13-φ40mm
Φ12-φ60mm
扁試樣夾持厚度
0-15mm
0-30mm
0-55mm
扁試樣夾持寬度
76mm
80mm
上下壓盤尺寸
204*204mm
彎曲支輥間距
600 mm
彎曲支輥寬度
140mm
活塞最大行程
250mm
主機外形尺寸
1000×600×2365
1180×750×2633
1320×800×2965
主機電源
1.1KW
3KW
油源控制柜外形尺寸
960×630×900
控制柜電源
1.5 KW
2.2 KW
主機機重量
3000kg
3200kg
5500kg
