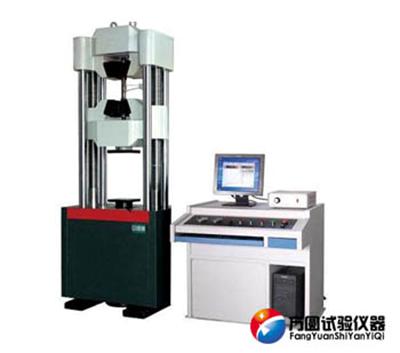

微機控制電液伺服萬能試驗機
當前位置: 主頁> 產品展示 >> 液壓萬能試驗機 >> 微機控制電液伺服萬能試驗機
類型：微機控制電液伺服萬能試驗機 產品熱度：
6立柱100噸材料萬能試驗機主機是雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁
產品介紹
6立柱100噸材料萬能試驗機主機是雙空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有內置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓柱試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有帶球面副的下壓板，可直接做壓縮試驗。
該電液伺服萬能試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能。如：配裝螺栓夾具可做螺栓的拉伸和保載，配裝彎曲夾具可做圓棒或板材的彎曲試驗，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中加配抗折、剪切、劈裂、彈性模量儀等可做混凝土及水泥樣塊的相應試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品
的各項試驗。
6立柱100噸材料萬能試驗機是一種通用性較強的產品，可以滿足國家關于金屬拉伸試驗規定中的各項標準試驗，也可以按照其它標準實現對不同材料或產品的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度、規定非比例延伸強度、彈性模量等性能指標，可實現等速率加荷、等速率變形、等速率位移、等速率應變等閉環控制，可以進行材料或產品的工藝合格性能驗證試驗。
機器設計在美觀、便捷、安全方面有充分考慮，例如：點動手動操作盒上的下橫梁升、降按鈕，控制靈活，試驗空間調整方便，快捷；全開式楔形鉗口，夾持試樣力隨拉伸力同步增加，夾持可靠，清掃鉗口方便；光杠表面鍍鉻拋光，美觀、防銹；上、下橫梁的鉗口處設置內置式小油缸，比外置式夾緊油缸安全、可靠、壽命長、不滲油、外形美觀、操作方便。
6立柱100噸材料萬能試驗機
產品型號
WAW-300D
WAW-600D
WAW-1000D
WAW-2000D
主機結構形式
四立柱雙絲杠油缸下置式高強度主機結構
最大試驗力
300kN
600 kN
1000 kN
2000 kN
試驗機級別
1級/0.5級
試驗力測量范圍
2%-100%FS
試驗力示值相對誤差
≦示值的±1%
力分辨率
1/300000
變形測量裝置
電子式引伸計
變形示值 相對誤差
≦示值的±0.5%
位移測量裝置
光電編碼器
位移示值 相對誤差
≦示值的±1%/±0.5%
位移分辨力
0.01mm
活塞最大移動速度
0.2-70（mm/min）無極調速
橫梁調整速度
120（mm/min）
活塞最大行程
250mm
控制方式
三閉環控制和編程控制
有效拉伸空間
650mm
有效壓縮空間
550mm
立柱間距
700mm
夾緊方式
液壓自動夾緊
圓試樣夾持直徑
φ6-φ30mm
φ6-φ40mm
Φ13-φ60mm
Φ26-φ80mm
扁試樣夾持厚度
0-20mm
0-30mm
0-40mm
0-60mm
扁試樣夾持寬度
70mm
75mm
80mm
上下壓盤尺寸
204*204mm
彎曲支輥間距
600 mm
彎曲支輥寬度
140mm
安全保護裝置
機械限位保護和軟件過載保護
主機外形尺寸
945×654×2186
1010×7500×2225
1200×1050×2860
主機電源
0.75KW
1KW
1.1KW
油源控制柜外形尺寸
960×630×900
控制柜電源
1.5 KW
2.2 KW
3 KW
主機機重量
2600kg
4000kg
7500kg
試驗機全新報價,,買萬能拉力試驗機 就找濟南方圓.網上都說他們公司非常不錯.做拉力設備很多年.廠家直銷,質量和價格都可靠.可開17%增值稅發票，送貨上門，上門手把手教會您使用，,20年品質,值得信賴!
